Приводные клиновые ремни нормальных сечений


по ГОСТ 1284.1-89, ГОСТ 1284.2-89

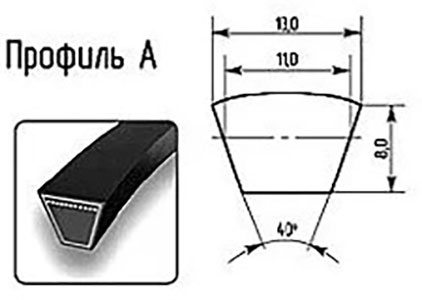

Профиль A

Профиль B

Профиль C

Профиль D

Профиль E

Профиль Z

Ремни приводные клиновые предназначены для приводов станков, промышленных установок и сельскохозяйственных машин.

 НазваниеЦенаКупить

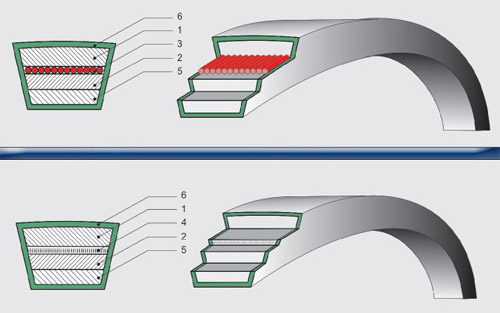

  1. слой растяжения (резиновый слой)
  2. эластичный слой (резина)
  3. несущий слой (кордшнур для ремней кордшнуровой конструкции)
  4. несущий слой (тканевый каркас для ремней кордтканевой конструкции)
  5. слой сжатия (состоит из резины)
  6. обертка

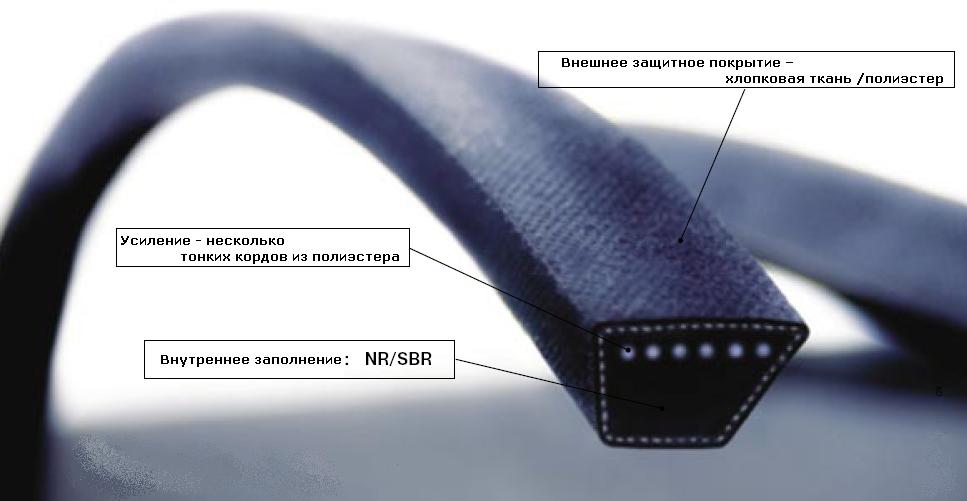

Ремни должны состоять из несущего слоя на основе материалов из химических волокон (кордшнур или кордная ткань), оберточного тканевого слоя и слоев резины, свулканизированых в одно изделие. Несущий слой располагается в продольном направлении ремня. В слоях резины может быть применена ткань.
Ремни предназначены для работы при температуре окружающего воздуха от -30°С до +60°С.

Изготавливаются классы: О, I, II, III, IV.

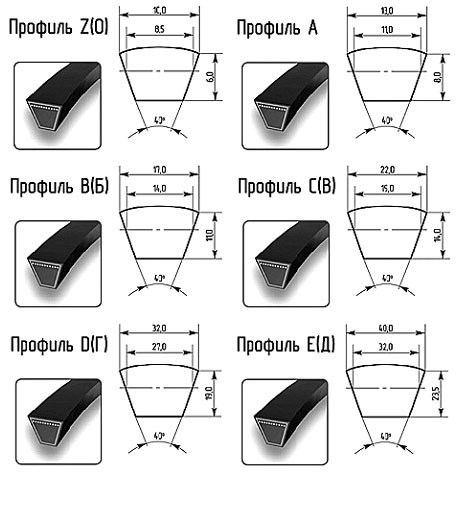

Размеры профилей клиновых ремней нормальных сечений:

Обозначение типоразмера ремня:

С(В) – 2500 III ГОСТ 1284.1-3-89

Ремень сечением С(В);
Номинальная расчетная длина, мм – 2500;
Класс III.

По длине ремни маркируют тремя способами:

  1. По наружной длине La;
  2. По рабочей длине (средней линии) Lw, Lp или Ld; (длина находящегося под натяжением ремня по нейтральной линии).
  3. По внутренней длине Li.

Обычно в маркировке ремня указывается длина ремня в (мм), затем буквенное обозначение определяющее по какой линии длина указана, например А-1000 Lw, это обозначает что перед вами ремень профиль А, длиной 1000 мм. по средней (рабочей) линии.

По российскому ГОСТу длина ремня, указанная на ремне, не зависимо от профиля – это всегда расчетная длина (Lp)! На импортных ремнях может указываться длина по внутреннему (Li) или длина по наружному (La) диаметру.

Таблица конвертации длин ремней

Профиль Z(0) Профиль А
  • La=Li+38 mm;
  • La=Lw+16 mm;
  • Lp=Li+22 mm.
  • La=Li+50 mm;
  • La=Lw+20 mm;
  • Lp=Li+20 mm.
Профиль В(Б) Профиль С(В)
  • La=Li+69 mm;
  • La=Lw+29 mm;
  • Lp=Li+40 mm.
  • La=Li+88 mm;
  • La=Lw+30 mm;
  • Lp=Li+58 mm.
Профиль D(Г) Профиль Е(Д)
  • La=Li+126 mm;
  • La=Lw+51 mm;
  • Lp=Li+75 mm.
  • Lp=Li+95 mm

Разность между расчетной и внутренней длинами, обозначение импортных ремней и их российские аналоги, минимальный диаметр шкива и вес ремней, приведены в таблице:

Обозначение типа ремня по европейскому стандарту Обозначение типа ремня по ГОСТ Мин. диаметр шкива, мм. Разница между расчётной и внутренней длиной (Lp – Li) , мм. Вес ремня кг/м.
Z Z(0) 50 25 0.06
A A 71 33 0.115
B B (Б) 71 40 0.19
20 Нет аналога 112 — 0.27
C C (В) 160 59 0.31
25 Нет аналога 180 — 0.40
D D (Г) 250 76 0.65
38 Нет аналога 355 — 1.06
E E (Д) 500 95 1.07
